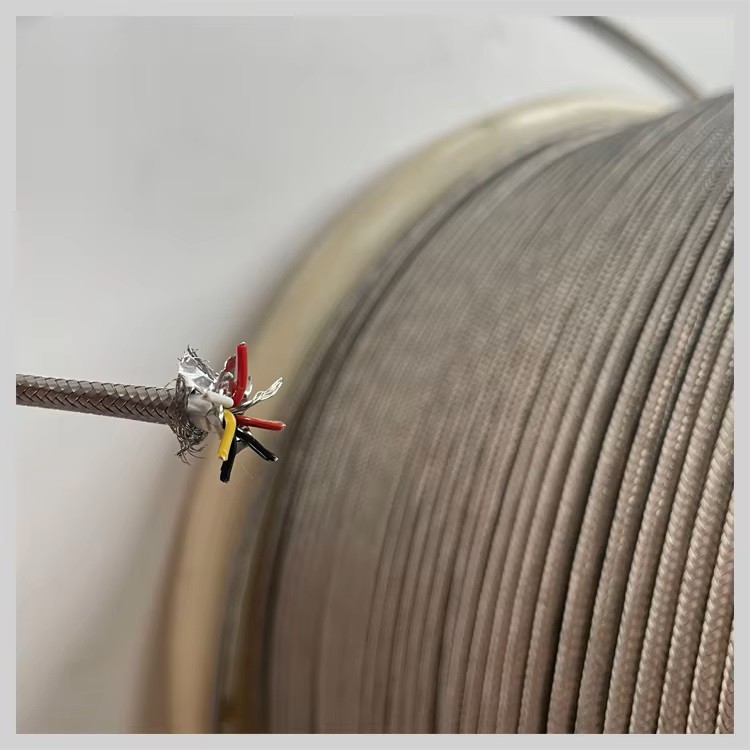

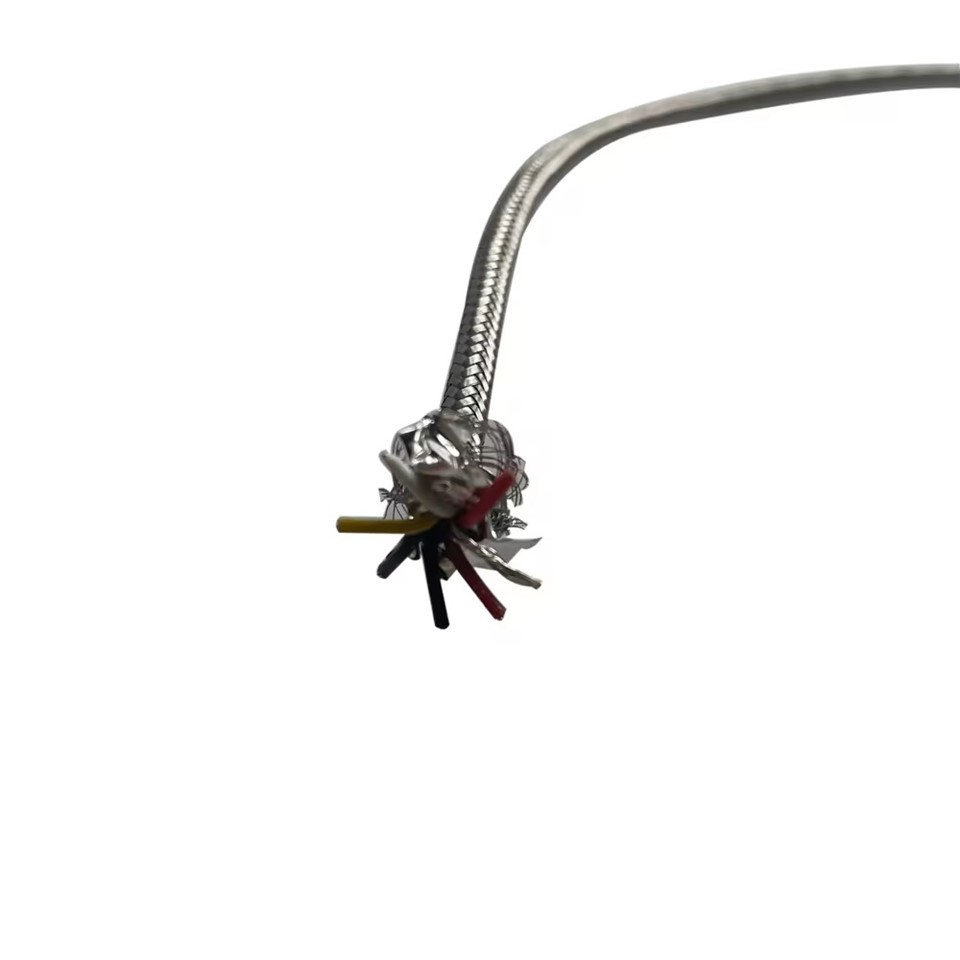

Câble RTD plaqué nickel isolé PFA 0,2 mm x 7/6 PT100
Caractéristiques:
1.Style :Fil de compensation
2. Fil RTD pour thermocouple
Classification des fils RTD pour thermocouples
1. Niveau de thermocouple (niveau de température élevé). Ce type de fil de thermocouple convient principalement aux thermocouples de type K, J, E, T, N et L et à d'autres instruments de détection de haute température, capteurs de température, etc.
2. Niveau de fil de compensation (niveau de basse température). Ce type de fil de thermocouple est principalement adapté aux câbles de compensation et aux câbles d'extension de divers thermocouples de type S, R, B, K, E, J, T, N et L, aux câbles chauffants, aux câbles de commande, etc.
| Variété et indice de thermocouple | ||
| Variété | Taper | Plage de mesure (degré) |
| NiCr-NiSi | K | -200-1300 |
| NiCr-CuNi | E | -200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-CuNi | T | -200-350 |
| NiCrSi-NiSi | N | -200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. Dimensions et tolérances du fil thermocouple isolé en fibre de verre
Dimensions / Tolérance mm ) : 4.0+-0.25
Code couleur et tolérances d'étalonnage initiales pour le fil de thermocouple :
| Type de thermocouple | Code couleur ANSI | Tolérances d'étalonnage initiales | ||||
| Alliages de fils | Étalonnage | +/- Conducteur |
Veste | Plage de température | Standard Limites |
Spécial Limites |
| Fer(+) vs. Constanta(-) |
J | Blanc/Rouge | Brun | 0 degré à +285 degré 285 degrés à +750 degrés |
±2,2 degrés ± .75% |
±1,1 degré ± .4% |
| CHROMEL(+) contre ALUMINIUM(-) |
K | Jaune/Rouge | Brun | -200 degré à -110 degré {{0}} degré à 0 degré 0 degré à +285 degré 285 degrés à +1250 degrés |
± 2% ±2,2 degrés ±2,2 degrés ± .75% |
±1,1 degré ± .4% |
| Cuivre(+) vs. Constanta(-) |
T | Bleu/Rouge | Brun | -200 degré à -65 degré -65 degré à +130 degré 130 degrés à +350 degrés |
± 1.5% ±1 degré ± .75% |
± .8% ± 0,5 degré ± .4% |
| CHROMEL(+) contre Constanta(-) |
E | Violet/Rouge | Brun | -200 degré à -170 degré -170 degré à +250 degré 250 degrés à +340 degrés 340 degrés +900 degrés |
± 1% ±1,7 degré ±1,7 degré ± .5% |
±1 degré ±1 degré ± .4% ± .4% |
Code couleur et tolérance d'étalonnage initiale pour le fil d'extension :
| Type d'extension | Code couleur ANSI | Tolérances d'étalonnage initiales | ||||
| Alliages de fils | Étalonnage | +/- Conducteur |
Veste | Plage de température | Standard Limites |
Spécial Limites |
| Fer (+) contre Constantan (-) | JX | Blanc/Rouge | Noir | 0 degré à +200 degré | ±2,2 degrés | ±1,1 degré |
| CHROMEL (+) contre ALUMEL (-) | KX | Jaune/Rouge | Jaune | 0 degré à +200 degré | ±2,2 degrés | ±1,1 degré |
| Cuivre(+) contre Constantan(-) | TX | Bleu/Rouge | Bleu | -60 degré à +100 degré | ±1,1 degré | ± 0,5 degré |
| CHROMEL(+) contre Constantan(-) | EX | Violet/Rouge | Violet | 0 degré à +200 degré | ±1,7 degré | ±1,1 degré |
Propriétés physiques du PVC-PVC :
| Caractéristiques | Isolation | Veste |
| Résistance à l'abrasion | Bien | Bien |
| Couper à travers la résistance | Bien | Bien |
| Résistance à l'humidité | Excellent | Excellent |
| Résistance du fer à souder | Pauvre | Pauvre |
| Température de service |
105ºC en continu |
105ºC en continu |
| Test de flamme | Auto-extinguible | Auto-extinguible |
FAQ
1. Quel est le meilleur thermocouple RTD ou de type K ?
Les RTD offrent la plus grande précision et peuvent être la solution préférée lorsqu'une précision de mesure de température doit être d'environ ± 1,5 à ± 5,1 degré. Les thermocouples, en comparaison, ont une précision réduite d'environ ± 7,2 à ± 0,5 degré.
Mais pour les températures élevées telles que plus de 600 degrés, le type K sera meilleur car le RTD ne peut pas supporter une température aussi élevée.
2. Peut-on remplacer un RTD par un thermocouple ?
Vous pouvez remplacer un RTD par un thermocouple, mais cela nécessite quelques ajustements. Les RTD et les thermocouples ont des caractéristiques et des signaux de sortie différents. Les RTD mesurent la résistance, tandis que les thermocouples génèrent une tension. Pour cette raison, vous devez reprogrammer votre contrôleur de température pour qu'il reconnaisse le nouveau type de capteur.
